Ausgleichsringe B & Flexringe MB

Der Zweck eines Ausgleichsrings besteht darin, den Außendurchmesser eines zu verbindenden Rohres zu vergrößern, wenn das Rohr für die verwendete Manschette zu klein ist. Fernco Ausgleichsringe können als zusätzlicher Bestandteil bei einer Verbindung mit Manschetten & Adaptern oder Anschlusselementen verwendet werden. Der Ausgleichsring füllt den Hohlraum zwischen der Außenseite des Rohres und der Innenseite der Manschette aus.

Die Produktvorteile auf einen Blick:

Individuelle Anfertigung nach Kundenwünschen
Vielseitigkeit in der Anwendung ermöglicht den Einsatz des Ausgleichsringes, wenn eine Vergrößerung des Rohraußendurchmessers erforderlich ist

Schnellanfrage

Artikelnummer: bushes Kategorie: Manschetten

Produktinformation

Steht gerade keine Adapterkupplung zur Verfügung oder darf/kann durch die erhöhte Anforderung an die Scherstabilität keine Adapterkupplung eingesetzt werden, dann können bei der Verbindung zweier Rohre Ausgleichsringe genutzt werden. Mit einem Ausgleichsring wird der Außendurchmesser eines kleineren Rohres an den Außendurchmesser des größeren Rohres angepasst. Es können zwei Arten von Ausgleichsringen verwendet werden:

Ausgleichsringe

Ausgleichsringe können zum Ausgleich zweier Rohre mit unterschiedlichen Außendurchmessern genutzt werden, wenn die Maße der Rohre bekannt sind.

Flexringe

Ein Flexring kann zum Einsatz kommen, wenn die Rohrgröße oder das Material nicht eindeutig bestimmt sind.

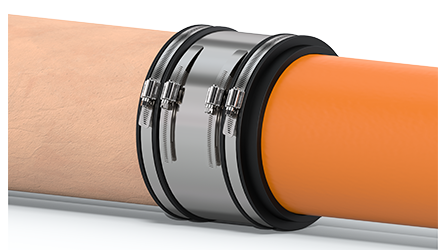

Ausgleichsringe

Fernco Ausgleichsringe eignen sich für die Verbindung von Rohren mit unterschiedlichen Außendurchmessern. Diese werden dann eingesetzt, wenn ein beträchtlicher Unterschied des Durchmessers (mehr als 10 mm) zwischen den zu verbindenden Rohrenden besteht und keine Adapterkupplungen zur Verfügung stehen oder durch erhöhte Anforderungen an die Scherstabilität nicht eingesetzt werden können oder dürfen. Die Ausgleichsringe sind in den Größen 4, 8, 12, 16, 24 und 32 mm verfügbar.

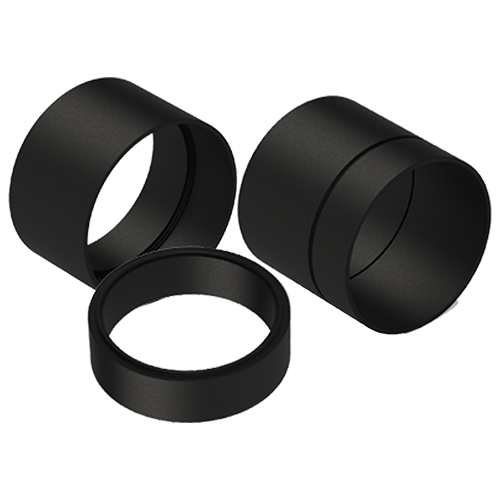

Flexringe

Der universell einsetzbare Flexring ist ein faltbarer Ausgleichsring, der aufgrund seiner Flexibilität drei Optionen bietet, um den Unterschied des Außendurchmessers zwischen zwei zu verbindenden Rohren auszugleichen.

Der Flexring löst in Verbindung mit der jeweiligen Manschette nahezu jedes Verbindungsproblem für die Nennweiten DN 100, DN 150 und DN 200. Vor allem dann, wenn unklar ist, welche Rohrmaterialien verbunden werden sollen.

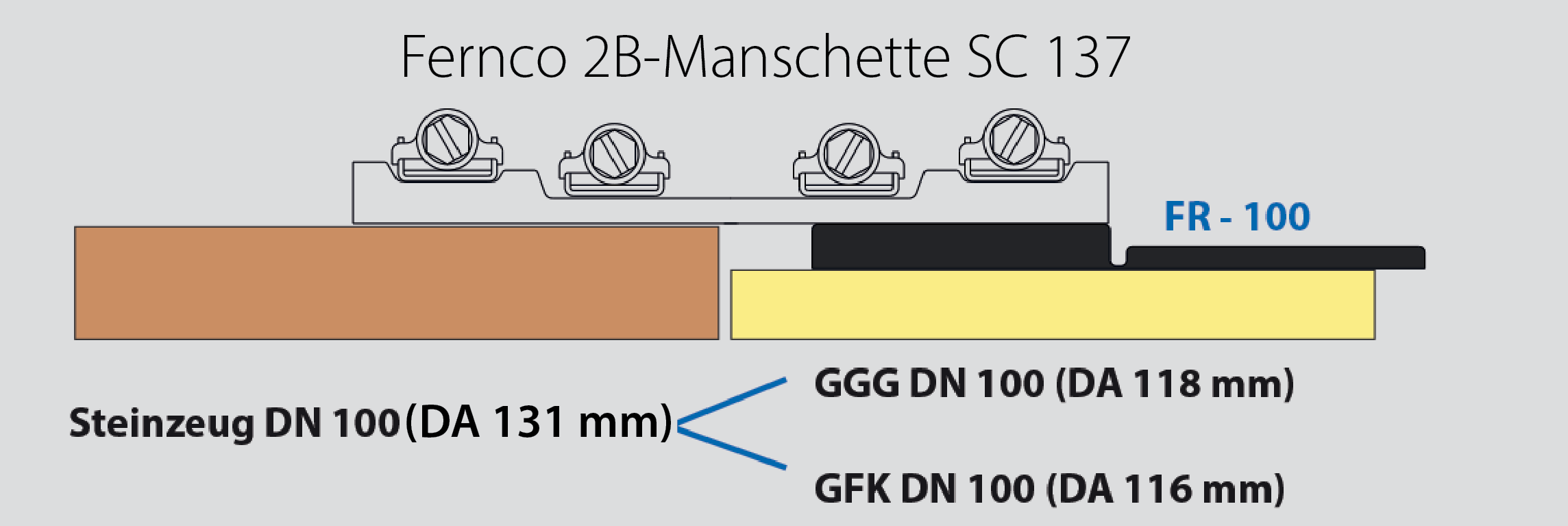

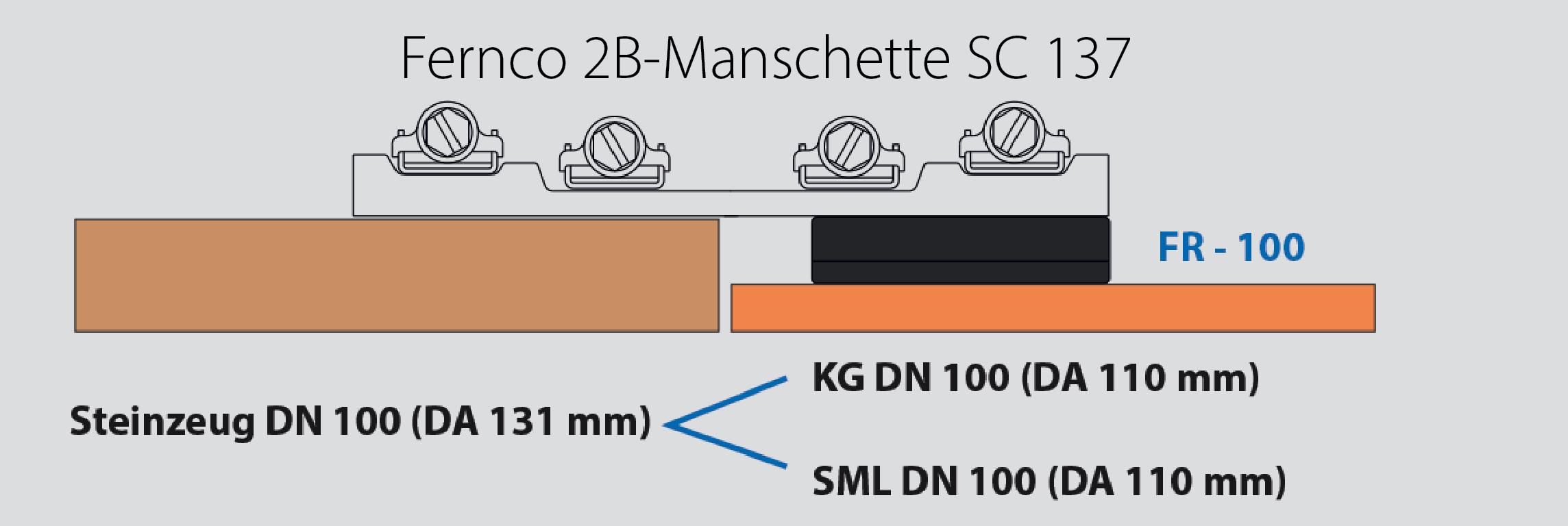

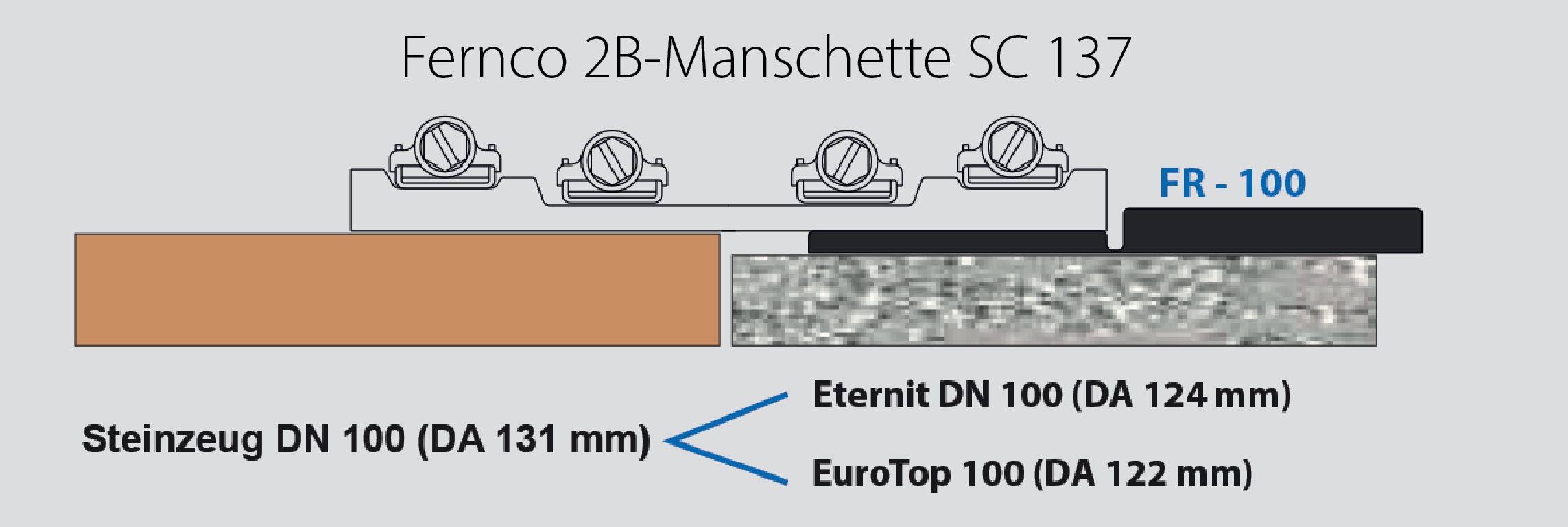

Anwendungsmöglichkeiten am Beispiel der Nennweite DN 100

Datentabelle

aktuelle	Nennweite (DN)	d3-Bereich STG (mm)	Anwendungsbeispiel
MB100	100	131	KG, SML, GGG, GFK, Eurotop (DN 100)
MB150	150	186	KG, SML, GGG, GFK, Eurotop (DN 150)
MB200	200	242	KG, SML, GGG, GFK, Eurotop (DN 200)

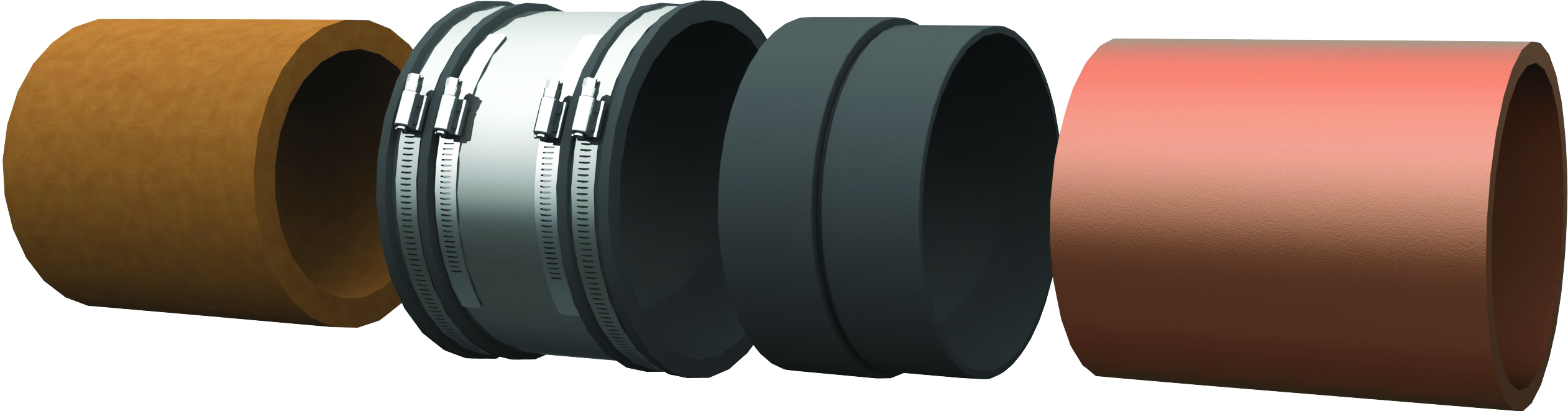

FlexPack/FlexPackPlus

Mit dem FlexPack und dem FlexPack Plus können alle Abwasserrohre mit den Nennweiten DN 100, DN 150 und DN 200 schnell, preiswert und problemlos verbunden werden. Lieferbar sind für jede Nennweite zwei unterschiedliche Verbindungssets:

FlexPack

Dieses Set besteht immer aus einem Flexring und einer Manschette der entsprechenden Nennweite.Damit verbinden Sie alle Abwasserrohre dieser Nennweite mit einem Steinzeugrohr dieser Nennweite.

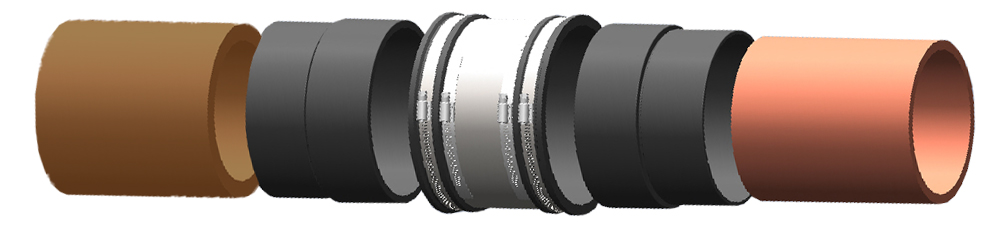

FlexPack Plus

Dieses Set besteht immer aus zwei Flexringen und einer Manschette der entsprechenden Nennweite.
Damit verbinden Sie alle Abwasserrohre dieser Nennweite untereinander.

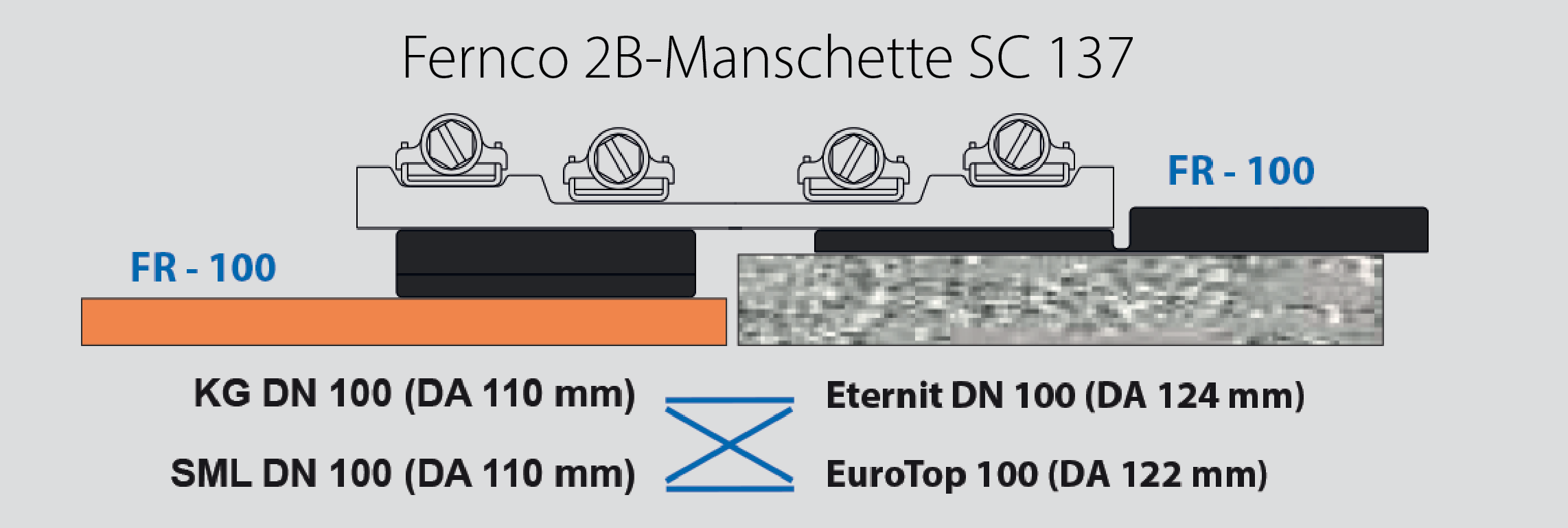

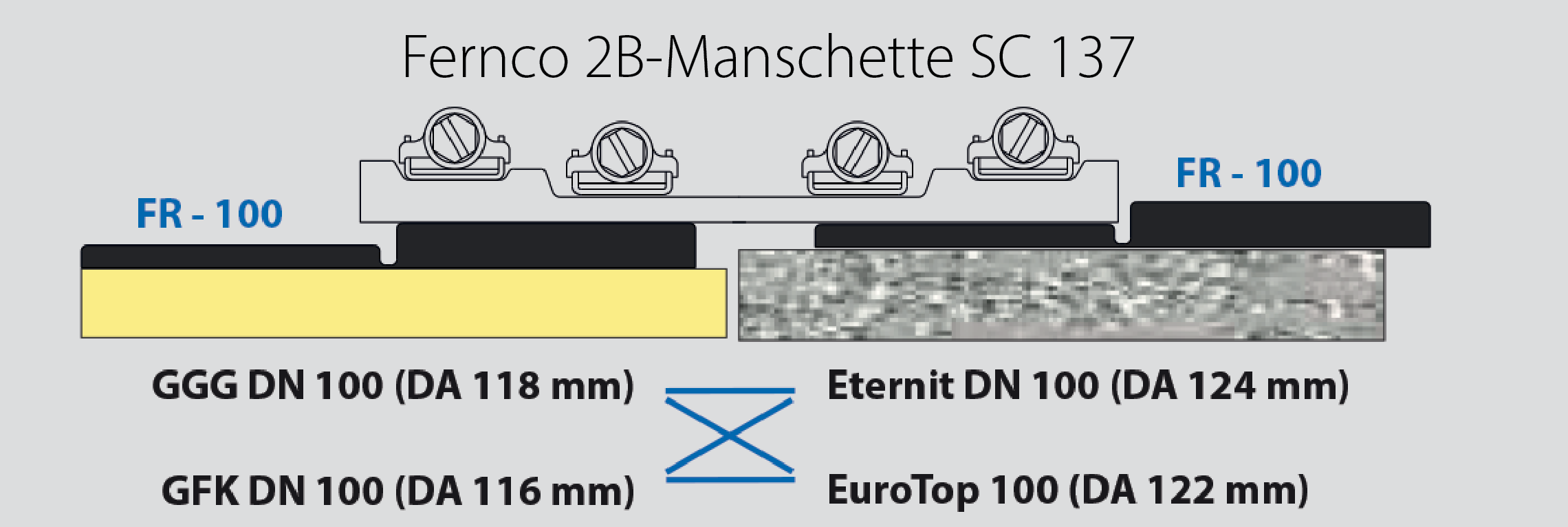

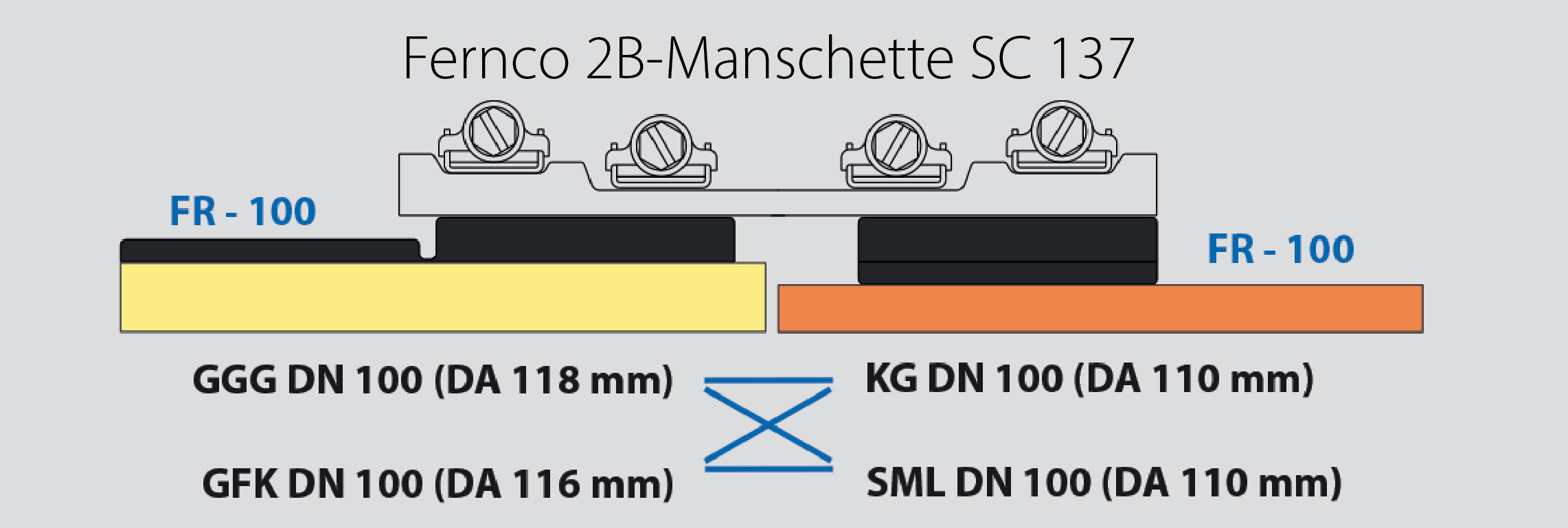

Anwendungsmöglichkeiten am Beispiel der Nennweite DN 100

Datentabelle

Artikelnummer	Steinzeug Nennweite (DN)	Inhalt	Anwendungsbeispiel
FP100	100	1x SC 137 / 1x MB100	KG, SML, GGG, GFK, Eurotop
FP100PLUS	100	1x SC 137 / 2x MB100	KG, SML, GGG, GFK, Eurotop
FP150	150	1x SC 200 / 1x MB150	KG, SML, GGG, GFK, Eurotop
FP150PLUS	150	1x SC 200 / 2x MB150	KG, SML, GGG, GFK, Eurotop
FP200	200	1x SC 250 / 1x MB200	KG, SML, GGG, GFK, Eurotop
FP200PLUS	200	1x SC 250 / 2x MB200	KG, SML, GGG, GFK, Eurotop

Downloads

Ausgleichsringe

Datenblatt – Ausgleichringe

Montageanleitung – Manschette mit Ausgleichsring

Leistungserklärung – LE01 Manschetten

Flexringe

Datenblatt – Flexringe

Montageanleitung – Manschette mit Flexring

Ausschreibungstext – Flexring

Produktvideos

Einbau Manschette mit Ausgleichsring

Flexring – sechs Optionen, ein Produkt

Einbau Flexring
